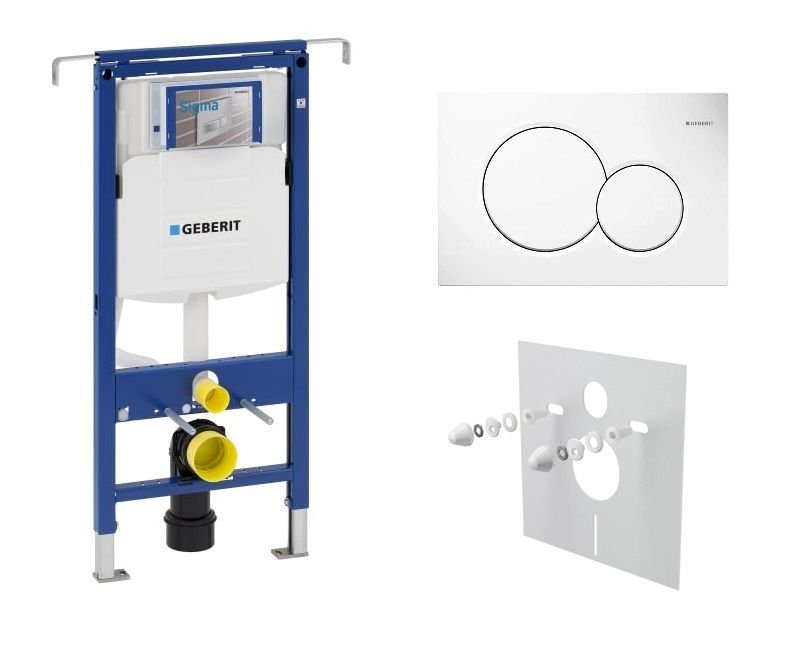

Súprava WC modulu určeného na inštaláciu do sadrokartónu, zvukovoizolačnej dosky a bieleho tlačidla.
Súprava obsahuje
Zvukotesnú dosku
Súprava na tlmenie hluku pre závesné toalety, ktorá zabraňuje stavebnému hluku z toaliet a bidetov. Pre toalety a bidety s upevňovacou vzdialenosťou 18 alebo 23 cm. Biela farba. Materiál PE-E (polyesterový elastomér).

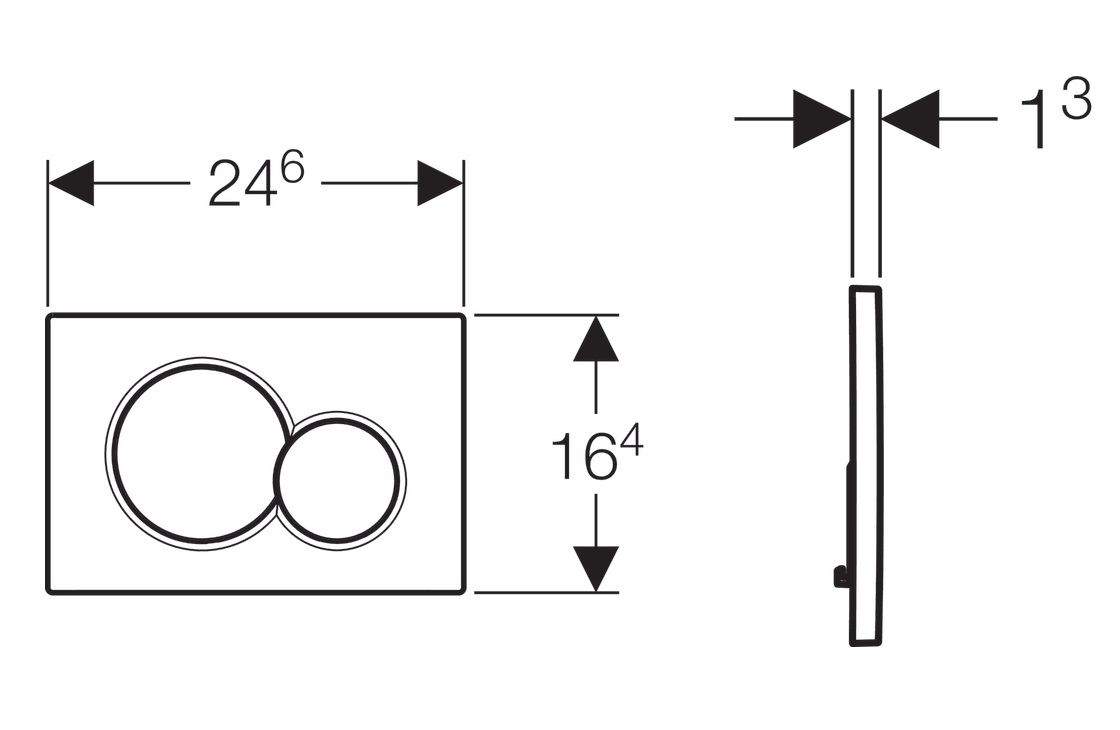

Biele tlačidlo
Plastové ovládacie tlačidlo Geberit Sigma01 vo farbe alpskej bielej. Tlačidlá sú zvukovo izolované, rýchle nastavenie bez použitia náradia. Ovládacia sila < 20 N. Materiál plast.
- 2 množstvá splachovania (veľké a malé splachovanie
)
- Predné ovládanie

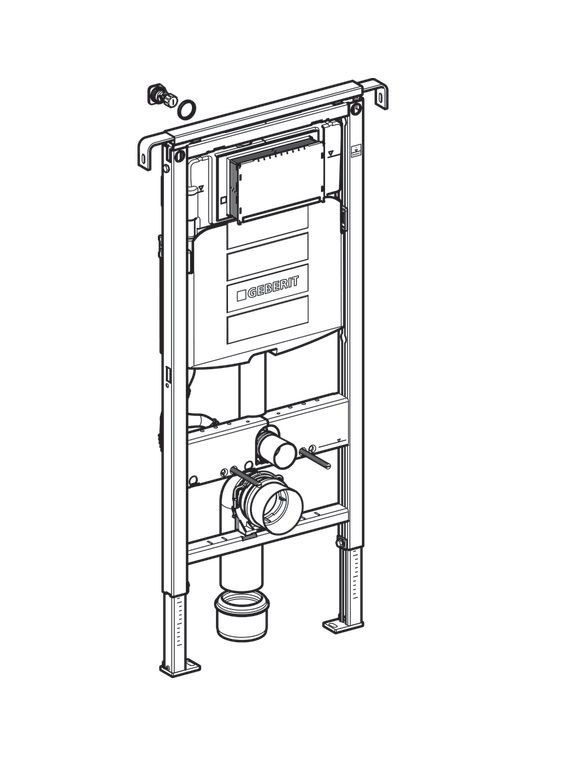

Montážny prvok Geberit Duofix
Spôsob použitia
- pre suchú výstavbu
- na inštaláciu do čiastočne vysokých alebo vysokých priestorových deliacich konštrukcií
- na inštaláciu v inštalačných stenách, ktoré sú vysoké na výšku miestnosti
- na inštaláciu do systémových stien Geberit Duofix, ktoré sú čiastočne vysoké alebo vysoké na výšku
- na inštaláciu do úzkych priestorov a výklenkov
- pre nástenné toalety s pripojovacími rozmermi podľa EN 33:2011
- pre závesné toalety s nadstavcom do 62 cm
- pre 1 splachovanie, 2 splachovania alebo splachovanie Start/Stop
- pre hrúbku podlahy 0-20 cm
Vlastnosti
- Samonosný rám s práškovou farbou
- nastaviteľná šírka
- rám s vyvŕtanými otvormi ?
- 9 mm na upevnenie k drevenej konštrukcii
- rám pripravený na podopretie WC keramiky s malou nosnou plochou
- podpery pozinkované
- podpery nastaviteľné 0-20 cm
- podpery s protišmykovou úpravou
- pätné dosky otočné
- hĺbka nášľapnej dosky vhodná na montáž do U-profilov UW 50 a UW 75 a profilov systému Geberit Duofix
- Pripojovacie koleno na montáž bez použitia náradia v rôznych hĺbkových polohách, rozsah nastavenia 45 mm
- Zvukotesné upevnenie pripojovacieho kolena
- splachovacia nádržka s čelným ovládaním
- splachovacia nádržka s izoláciou proti opareniu
- možnosť okamžitého dodatočného spláchnutia pri továrenskom nastavení
- montáž a servis skrytej splachovacej nádržky bez použitia náradia
- hrubý kryt servisného otvoru chráni pred vlhkosťou a nečistotami
- hrubý kryt servisného otvoru s možnosťou skrátenia
- vybavený chráničkou pre prívodné potrubie na pripojenie sprchovacích klozetov Geberit AquaClean
- s možnosťou upevnenia na prívod elektriny
Technické informácie
- veľké splachovanie je z výroby nastavené na 6 l, možno nastaviť na 4,5 / 6 / 7,5 l
- malé splachovanie je z výroby nastavené na 3 l, možno nastaviť na 4 l
- maximálna teplota vody 25 °C
- prietokový tlak 10 - 1000 kPa
- vypočítaný prietok 0,11 l/s
- minimálny pretlak pre vypočítaný prietok 50 kPa
- prívod vody vzadu alebo hore uprostred
Obsah balenia
- Prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- kryt na hrubú montáž pre servisný otvor
- súprava na pripojenie odpadu pre WC, ? 90 mm
- Pripojovacie koleno 90° z PE-HD, ? 90 mm
- adaptér z PE-HD, ? 90 / 110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- upevňovací materiál
~
