Alcadrain Nástenný inštalačný systém s vetraním na stenu AM115/1000V

Name: Alcadrain Nástenný inštalačný systém s vetraním na stenu AM115/1000V
Brand: Alca
SKU: JP0510
Price: 160.28 EUR
Availability: InStock

Systém inštalácie priečok s vetraním pre murované murivo.

Doprava zadarmo

Alcadrain Nástenný inštalačný systém s vetraním na stenu AM115/1000V

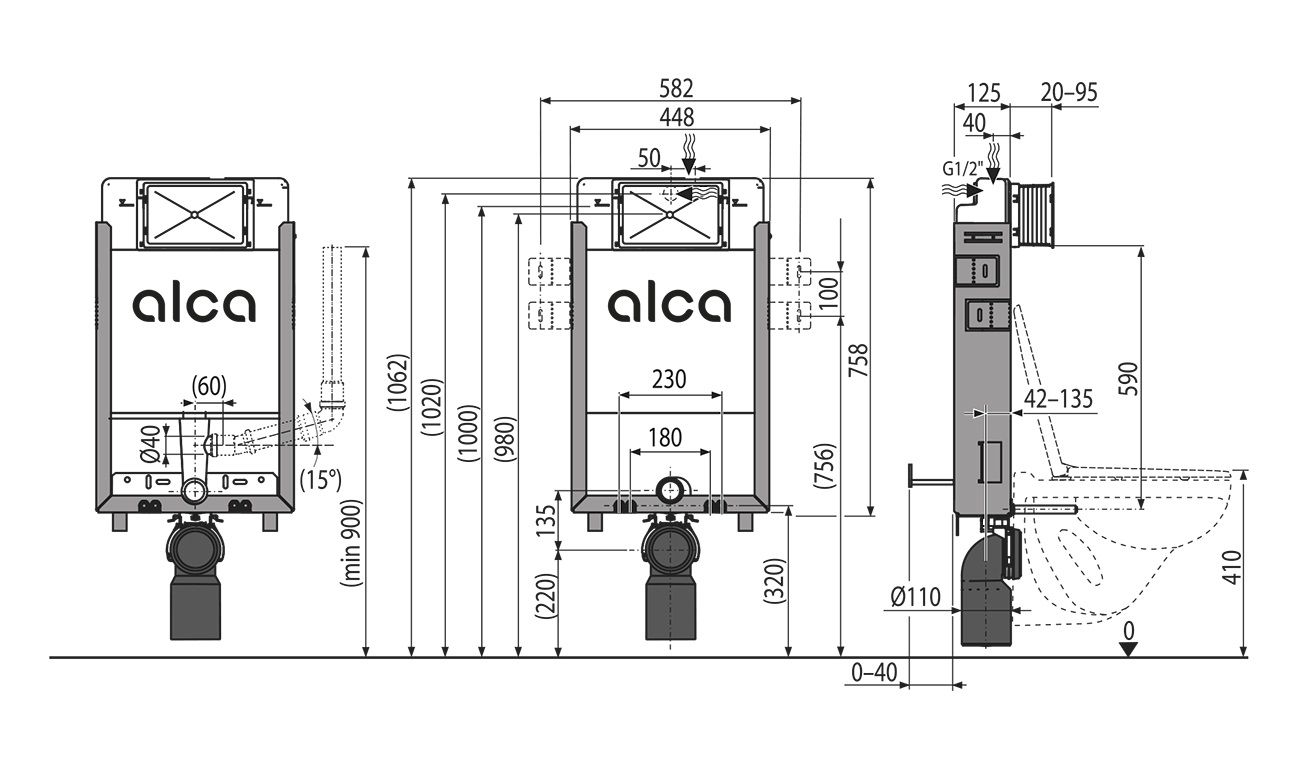

Alcadrain Nástenný inštalačný systém s vetraním na stenu AM115/1000V - galéria #1

160,28 €s DPH

Na objednávkuobvyklá doba dodania 9 dní

Doprava zadarmo

Kód výrobcu:: AM115/1000V
Výrobca:: AlcaAutorizovaný predajca
Katalógový kód:: AM115/1000V

Popis produktu

Použite

pre nástenné wc
na murovanie a primurovanie k nosnej stene - mokrý proces
vhodné na rekonštrukcie
na pripojenie na vetrací systém
na inštaláciu závesného WC s rozstupom pripojenia 180 mm alebo 230 mm

Technické informácie

obsahuje dávkovač WC tabliet
pripojenie vody zo zadnej alebo hornej strany cez montážne otvory g1/2"
funkčný rozsah tlaku vody 0,05 - 0,8 mpa
odporúčaný rozsah tlaku vody 0,3 - 0,5 mpa
veľký splachovací objem 6 - 9 l
malý splachovací výkon 2,5 - 3,5 l
štandardné nastavenie pre veľké splachovanie 6 l
štandardné nastavenie malého splachovania 3 l
hygienická rezerva 3 l
objem vody v nádrži 9 l
záťažový test 400 kg

Vlastnosti

Odsávanie zápachu priamo z WC misyl
pripojenie k ventilátoru (nie je súčasťou dodávky)
odporúčaný ventilátor s prietokom 30 m?/h, tlakom 60 pa a spätnou klapkou, ventilátor musí byť umiestnený minimálne 1,2 m od podlahy
posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0-93 mm
rohový ventil s možnosťou pripojenia na potrubný systém mepla
technické riešenie umožňuje ukotvenie do nerovného povrchu vyrezaného do steny bez nutnosti vyrovnania zadnej steny v rozsahu 50 mm
pozinkovaná nosná konštrukcia so štyrmi výklopnými konzolami na jednoduchú inštaláciu
konštrukcia izolácie nádrže z polystyrénu zjednodušuje murovanie, zabraňuje roseniu povrchu nádrže a tlmí prenos vibrácií z nádrže na stavebnú konštrukciu
Odnímateľná polystyrénová časť na ľahký prístup počas inštalácie
Príprava na pripojenie konzoly s prechodom dg1/2" pre bidetové sedadlá a sprchy
Dvojité splachovanie nezávisle nastaviteľné s hygienickou rezervou
možnosť zabudovaného diaľkového alebo senzorového splachovania
kompatibilný so všetkými ovládacími tlačidlami alcaplast
splachovadlo je vyrobené z jedného kusu, čo zaručuje 100 % tesnosť
prívod vody zo zadnej/hornej/stredovej časti
servis bez použitia náradia
kryt servisného otvoru zjednodušuje inštaláciu a zabraňuje vnikaniu vlhkosti a nečistôt
montážna výška 1062 mm
montážna hĺbka nastaviteľná v rozsahu 20-95 mm
stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: pozinkovaný kov

Balenie obsahuje

nádrž s plniacou a vypúšťacou armatúrou
pozinkovaný rám vrátane nosnej konštrukcie
1/2" armatúru na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"-3/8"
skrutka mechanizmu 2 ks
upevňovacia súprava: skrutka ?8×60 - 4 ks, hmoždinka ?12 - 4 ks
upevňovacia súprava na upevnenie záchodovej misy: závitová tyč m12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránič závitu - 2 ks
odpadové koleno ht 90/110 polyetylén, pe-hd
prívodné tesnenie, polypropylénový vývod, obalová vložka
tesnenie odpadu, polypropylénový kábel, tesnenie kábla
sada inštalačných uzáverov na ochranu pripojovacích otvorov počas inštalácie systému
kryt servisného otvoru, dvojdielny, ľahko rezateľný
Ht koleno na pripojenie k ventilačnému systému
zátka na zablokovanie odsávacieho otvoru, ak sa nepoužíva

Parametre

Popis a parametre produktu

Vlastnosti produktu

Použite

pre nástenné wc
na murovanie a primurovanie k nosnej stene - mokrý proces
vhodné na rekonštrukcie
na pripojenie na vetrací systém
na inštaláciu závesného WC s rozstupom pripojenia 180 mm alebo 230 mm

Technické informácie

obsahuje dávkovač WC tabliet
pripojenie vody zo zadnej alebo hornej strany cez montážne otvory g1/2"
funkčný rozsah tlaku vody 0,05 - 0,8 mpa
odporúčaný rozsah tlaku vody 0,3 - 0,5 mpa
veľký splachovací objem 6 - 9 l
malý splachovací výkon 2,5 - 3,5 l
štandardné nastavenie pre veľké splachovanie 6 l
štandardné nastavenie malého splachovania 3 l
hygienická rezerva 3 l
objem vody v nádrži 9 l
záťažový test 400 kg

Vlastnosti

Odsávanie zápachu priamo z WC misyl
pripojenie k ventilátoru (nie je súčasťou dodávky)
odporúčaný ventilátor s prietokom 30 m?/h, tlakom 60 pa a spätnou klapkou, ventilátor musí byť umiestnený minimálne 1,2 m od podlahy
posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0-93 mm
rohový ventil s možnosťou pripojenia na potrubný systém mepla
technické riešenie umožňuje ukotvenie do nerovného povrchu vyrezaného do steny bez nutnosti vyrovnania zadnej steny v rozsahu 50 mm
pozinkovaná nosná konštrukcia so štyrmi výklopnými konzolami na jednoduchú inštaláciu
konštrukcia izolácie nádrže z polystyrénu zjednodušuje murovanie, zabraňuje roseniu povrchu nádrže a tlmí prenos vibrácií z nádrže na stavebnú konštrukciu
Odnímateľná polystyrénová časť na ľahký prístup počas inštalácie
Príprava na pripojenie konzoly s prechodom dg1/2" pre bidetové sedadlá a sprchy
Dvojité splachovanie nezávisle nastaviteľné s hygienickou rezervou
možnosť zabudovaného diaľkového alebo senzorového splachovania
kompatibilný so všetkými ovládacími tlačidlami alcaplast
splachovadlo je vyrobené z jedného kusu, čo zaručuje 100 % tesnosť
prívod vody zo zadnej/hornej/stredovej časti
servis bez použitia náradia
kryt servisného otvoru zjednodušuje inštaláciu a zabraňuje vnikaniu vlhkosti a nečistôt
montážna výška 1062 mm
montážna hĺbka nastaviteľná v rozsahu 20-95 mm
stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: pozinkovaný kov

Balenie obsahuje

nádrž s plniacou a vypúšťacou armatúrou
pozinkovaný rám vrátane nosnej konštrukcie
1/2" armatúru na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"-3/8"
skrutka mechanizmu 2 ks
upevňovacia súprava: skrutka ?8×60 - 4 ks, hmoždinka ?12 - 4 ks
upevňovacia súprava na upevnenie záchodovej misy: závitová tyč m12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránič závitu - 2 ks
odpadové koleno ht 90/110 polyetylén, pe-hd
prívodné tesnenie, polypropylénový vývod, obalová vložka
tesnenie odpadu, polypropylénový kábel, tesnenie kábla
sada inštalačných uzáverov na ochranu pripojovacích otvorov počas inštalácie systému
kryt servisného otvoru, dvojdielny, ľahko rezateľný
Ht koleno na pripojenie k ventilačnému systému
zátka na zablokovanie odsávacieho otvoru, ak sa nepoužíva

Parametre

Vlastnosti produktu

Použite

pre nástenné wc
na murovanie a primurovanie k nosnej stene - mokrý proces
vhodné na rekonštrukcie
na pripojenie na vetrací systém
na inštaláciu závesného WC s rozstupom pripojenia 180 mm alebo 230 mm

Technické informácie

obsahuje dávkovač WC tabliet
pripojenie vody zo zadnej alebo hornej strany cez montážne otvory g1/2"
funkčný rozsah tlaku vody 0,05 - 0,8 mpa
odporúčaný rozsah tlaku vody 0,3 - 0,5 mpa
veľký splachovací objem 6 - 9 l
malý splachovací výkon 2,5 - 3,5 l
štandardné nastavenie pre veľké splachovanie 6 l
štandardné nastavenie malého splachovania 3 l
hygienická rezerva 3 l
objem vody v nádrži 9 l
záťažový test 400 kg

Vlastnosti

Odsávanie zápachu priamo z WC misyl
pripojenie k ventilátoru (nie je súčasťou dodávky)
odporúčaný ventilátor s prietokom 30 m?/h, tlakom 60 pa a spätnou klapkou, ventilátor musí byť umiestnený minimálne 1,2 m od podlahy
posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0-93 mm
rohový ventil s možnosťou pripojenia na potrubný systém mepla
technické riešenie umožňuje ukotvenie do nerovného povrchu vyrezaného do steny bez nutnosti vyrovnania zadnej steny v rozsahu 50 mm
pozinkovaná nosná konštrukcia so štyrmi výklopnými konzolami na jednoduchú inštaláciu
konštrukcia izolácie nádrže z polystyrénu zjednodušuje murovanie, zabraňuje roseniu povrchu nádrže a tlmí prenos vibrácií z nádrže na stavebnú konštrukciu
Odnímateľná polystyrénová časť na ľahký prístup počas inštalácie
Príprava na pripojenie konzoly s prechodom dg1/2" pre bidetové sedadlá a sprchy
Dvojité splachovanie nezávisle nastaviteľné s hygienickou rezervou
možnosť zabudovaného diaľkového alebo senzorového splachovania
kompatibilný so všetkými ovládacími tlačidlami alcaplast
splachovadlo je vyrobené z jedného kusu, čo zaručuje 100 % tesnosť
prívod vody zo zadnej/hornej/stredovej časti
servis bez použitia náradia
kryt servisného otvoru zjednodušuje inštaláciu a zabraňuje vnikaniu vlhkosti a nečistôt
montážna výška 1062 mm
montážna hĺbka nastaviteľná v rozsahu 20-95 mm
stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: pozinkovaný kov

Balenie obsahuje

nádrž s plniacou a vypúšťacou armatúrou
pozinkovaný rám vrátane nosnej konštrukcie
1/2" armatúru na pripojenie vody s integrovaným rohovým ventilom Schell 1/2"-3/8"
skrutka mechanizmu 2 ks
upevňovacia súprava: skrutka ?8×60 - 4 ks, hmoždinka ?12 - 4 ks
upevňovacia súprava na upevnenie záchodovej misy: závitová tyč m12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránič závitu - 2 ks
odpadové koleno ht 90/110 polyetylén, pe-hd
prívodné tesnenie, polypropylénový vývod, obalová vložka
tesnenie odpadu, polypropylénový kábel, tesnenie kábla
sada inštalačných uzáverov na ochranu pripojovacích otvorov počas inštalácie systému
kryt servisného otvoru, dvojdielny, ľahko rezateľný
Ht koleno na pripojenie k ventilačnému systému
zátka na zablokovanie odsávacieho otvoru, ak sa nepoužíva

typ	modul
umiestnenie	na zamurovanie
prevedenie	pre WC
hĺbka (cm)	12,5
šírka (cm)	44,8
výška (cm)	106,2
ovládanie	predné
záruka (roky)	5
hmotnosť MJ (kg)	9,70

typ	modul
umiestnenie	na zamurovanie
prevedenie	pre WC
hĺbka (cm)	12,5
šírka (cm)	44,8
výška (cm)	106,2
ovládanie	predné
záruka (roky)	5
hmotnosť MJ (kg)	9,70
