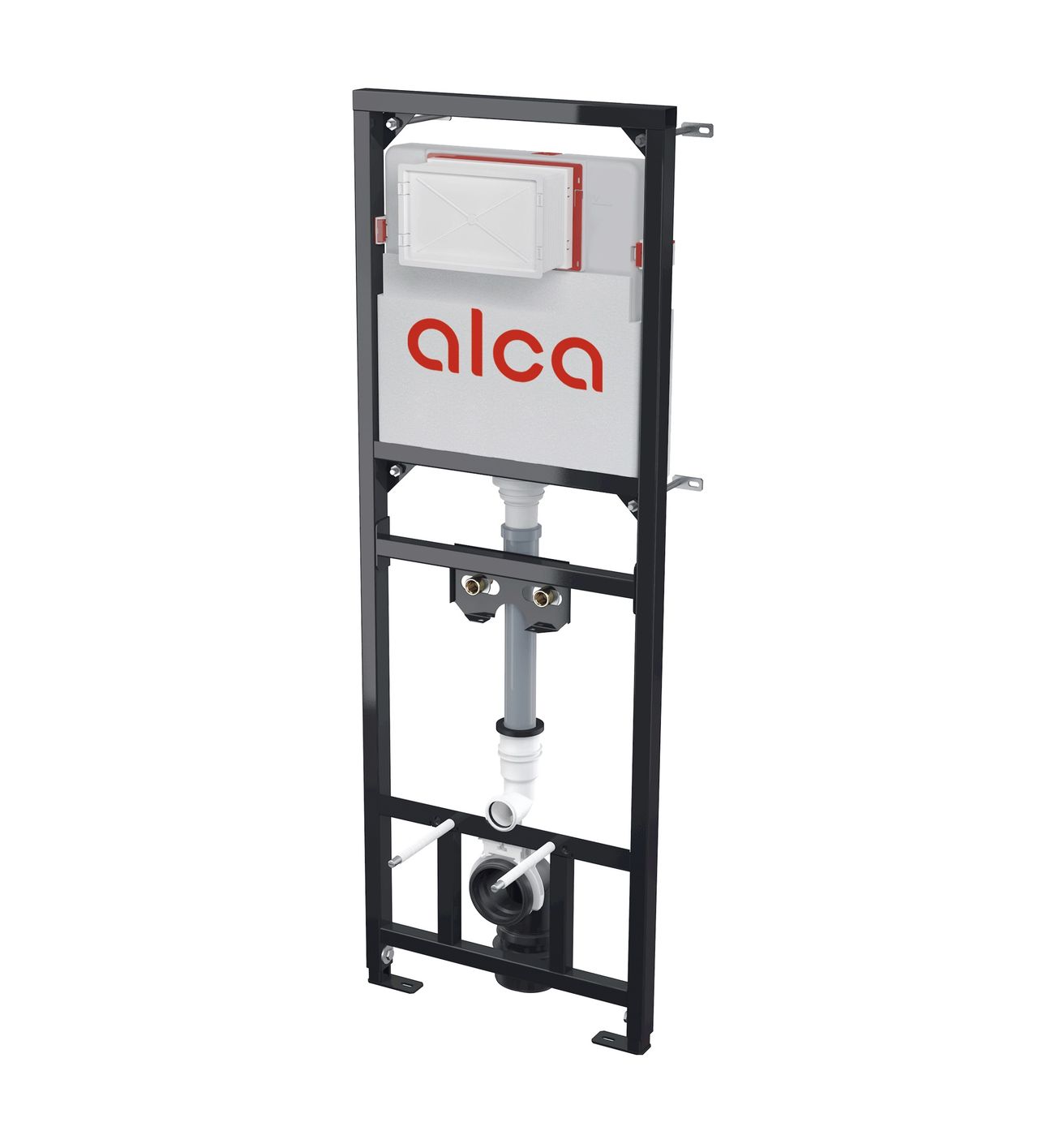

Modul na montáž nástenného príslušenstva. Pre závesné výlevky s rozstupom kotviacich skrutiek do 420 mm a priemerom odpadu 90/110. Na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie.
Technické informácie
- Pripojenie vody zozadu alebo zhora cez montážne otvory G1/2"
- funkčný rozsah tlaku vody 0,05 - 0,8 MPa
- odporúčaný rozsah tlaku vody 0,3 - 0,6 MPa
- veľký splachovací objem 6-9l
- malý splachovací výkon 2,5-3,5l
- štandardné nastavenie pre veľké splachovanie 6 l
- štandardné nastavenie malého splachovania 3 l
- hygienická rezerva 3 l
- objem vody v nádrži 9 l
- záťažový test 400 kg
Vlastnosti
- pre nástenné batérie
- Zabudovaná nádržka umožňuje oplachovanie umývadla
- výškovo nastaviteľné priečky
- otočná prepážka na montáž nástennej batérie s rozstupom 65-150 mm
- rohový ventil s možnosťou pripojenia na potrubný systém Mepla
- Konštrukcia rámu umožňuje ukotvenie do samostatnej, dostatočne nosnej sadrokartónovej priečky alebo pred nosnú stenu
- inštalovaný systém je zakrytý sadrokartónom a nie sú potrebné žiadne ďalšie výstužné alebo kotviace prvky
- konštrukcia polystyrénovej nádrže zabraňuje roseniu povrchu nádrže a pohlcuje vibrácie
- dvojité splachovanie, nezávisle nastaviteľné s hygienickou rezervou
- servis bez použitia náradia
- prívod vody zo zadnej/hornej časti uprostred
- nádržka je vyrobená z jedného kusu, čo zaručuje 100 % tesnosť
- kryt servisného otvoru zjednodušuje inštaláciu a zabraňuje vnikaniu vlhkosti a nečistôt
- nastaviteľné výsuvné nožičky v rozsahu 0-200 mm
- nastaviteľná montážna hĺbka v rozsahu 20-95 mm
- stavebná hĺbka 125 mm, s odpadovým kolenom 160 mm
- materiál: kov s práškovou povrchovou úpravou
Obsah balenia
- nádrž s plniacou a vypúšťacou armatúrou
- samonosný rám
- 1/2" vodovodná prípojka s integrovaným rohovým ventilom Schell 1/2" - 3/8"
- skrutka mechanizmu 2 ks
- upevňovacia sada: skrutka s priemerom 8x60 - 4 ks, hmoždinka s priemerom 12 - 4 ks
- pripojovacia armatúra G3/4"-G1/2"
- upevňovací materiál na upevnenie záchodovej misy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránič závitu - 2 ks
- odpadové koleno HT90/110 s tesnením
- kotviaci materiál: skrutka priemer 8x60 - 4 ks, hmoždinka priemer 12 - 4 ks
- vstupné tesnenie, polypropylénová vývodka, obalová vložka
- vypúšťacie tesnenie, polypropylénový kábel, káblové tesnenie
- kryt servisného otvoru, dvojdielny, ľahko orezateľný
~
